SG-150在線檢重稱技術參數規格說明書

一、系統概述

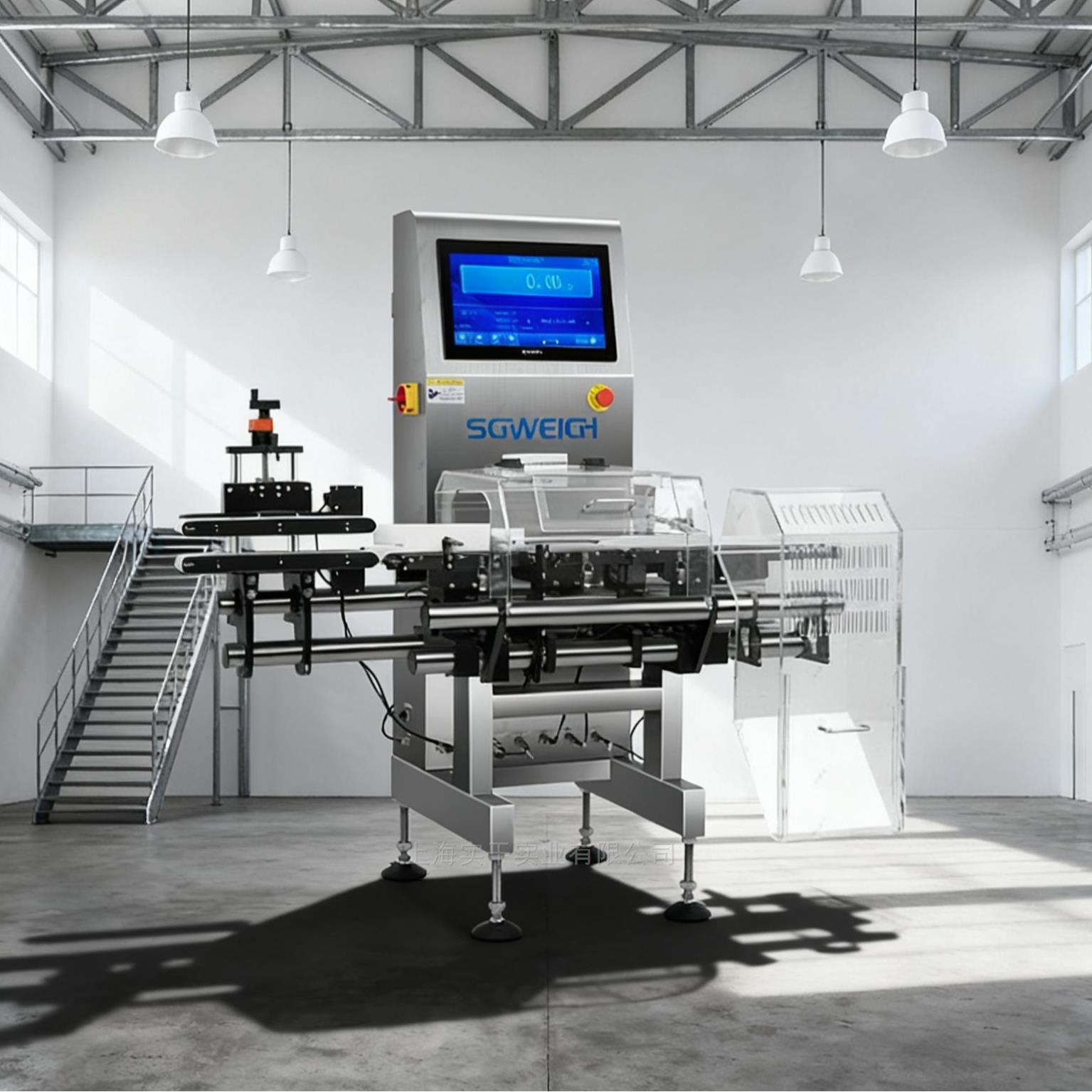

SG-150在線檢重系統是上海實干實業有限公司研發的新一代中量程精密檢重設備。該系統采用先進的動態稱重技術和智能控制系統，配備高精度傳感器和專業的信號處理系統，適用于5-500g范圍內的產品重量檢測與分選。設備整機采用SUS304不銹鋼材質，結構設計充分考慮了清潔維護的便利性，同時確保在生產環境中的穩定運行。通過精密的稱重算法和智能控制技術，該系統能夠滿足食品、制藥、日化等行業對產品重量質量控制的嚴格要求。

二、技術參數詳解

2.1 基本性能參數

• 檢重范圍：5-500g

• 分度值：0.1g

• 分選精度：±0.2g（標準測試條件）

• 分選速度：100件/分鐘

• 環境溫度：0-40℃

• 相對濕度：≤95%RH




2.2 機械結構參數

• 設備尺寸：316mm×150mm（臺面）

• 設備重量：約60kg

• 結構材料：SUS304不銹鋼

• 機身厚度：1.2mm不銹鋼板

• 表面處理：防腐蝕拋光處理

• 輸送帶高度：750±50mm（可定制）

• 輸送帶寬度：150mm

• 輸送帶材質：食品級PU

• 機器結構：不銹鋼（SUS304）

2.3 產品適應性

• 最大產品尺寸：200mm×150mm

• 產品高度范圍：3-200mm

• 最小產品間隔：50mm

• 最大產品重量：500g

• 輸送方向：可根據現場實際情況來擺放

2.4 電氣參數

• 工作電源：AC220V 50-60Hz

• 額定功率：約100W

• 功耗特性：低功耗設計

• 接地要求：獨立接地

• 防護等級：IP54

三、系統架構設計

3.1 稱重系統
系統采用高精度電阻應變式傳感器，額定載荷1kg，綜合精度達C3級。配備24位高精度AD轉換器，采樣頻率500Hz，確保數據采集的準確性。系統具備自動零點跟蹤功能，零點漂移小于0.05g/8h。采用先進的數字濾波算法，可有效抑制機械振動干擾，確保檢測穩定性。傳感器防護等級達IP67，適應各種工業生產環境。

3.2 控制系統

• 操作界面：7英寸真彩色觸摸屏

• 屏幕分辨率：800×480

• 操作方式：觸摸式操作

• 處理器：工業級ARM處理器

• 數據存儲：100組產品參數

• 用戶管理：三級操作權限

• 存儲容量：支持10000條檢測記錄

• 通訊接口：RS485

3.3 分選系統

• 剔除方式：推板剔除/氣吹剔除

• 剔除準確率：≥99.5%

• 響應時間：≤0.3s

• 執行機構：高性能氣缸驅動

• 剔除距離：30-100mm可調

• 氣源要求：0.5-0.7MPa（選配）

四、安裝與調試規范

4.1 安裝環境要求

• 環境溫度：0-40℃（推薦工作溫度20±5℃）

• 相對濕度：30%-95%RH（無凝露）

• 安裝基礎平整度：≤0.2mm/m

• 環境振動：≤0.5mm/s（10-50Hz范圍內）

• 安裝空間：≥800mm×600mm

• 電源要求：AC220V±10%

• 電源頻率：50-60Hz

• 接地要求：獨立接地，接地電阻≤4Ω

4.2 調試步驟

1. 設備水平調整：使用0.02mm/m精度水平儀進行校準

2. 機械結構檢查：確認各連接部位緊固可靠，輸送帶張緊適度

3. 電氣連接確認：檢查傳感器、執行器接線，確認線路連接正確

4. 參數設置與校準：根據產品特性設置檢測參數、速度參數等

5. 試運行與優化：進行30分鐘連續運行測試，觀察設備運行狀態

6. 精度驗證：使用標準砝碼進行五點標定，確保檢測精度

7. 最終驗收：完成所有調試項目，進行最終驗收測試

五、應用領域詳解

5.1 食品行業應用
適用于袋裝零食、調味品、休閑食品等產品的在線檢重。設備采用食品級材質，所有接觸部位均采用不銹鋼材質，表面光滑，符合食品行業衛生標準。檢測速度與現代化生產線匹配，可無縫接入自動化生產線，實現100%在線全檢。特別適用于需要頻繁更換產品規格的生產場景，通過配方存儲功能快速切換檢測參數。

5.2 制藥行業應用
用于藥品、醫療器械等產品的重量檢測，符合GMP規范要求。設備穩定的檢測性能可有效控制產品裝量差異，確保藥品重量符合藥典規定。完善的數據記錄功能，可追溯每批產品的檢測記錄，為質量審計提供完整依據。密封式設計和易清潔結構，確保符合制藥行業的潔凈度要求。

5.3 日化行業應用
適用于洗發水、護膚品、清潔用品等日化產品的重量檢測。設備穩定的檢測性能可有效控制裝量差異，確保產品凈含量符合法規要求。不銹鋼材質耐腐蝕，適應日化生產環境中常見的潮濕、酸堿環境。設備表面易于清潔消毒，避免產品交叉污染風險。

六、操作與維護指南

6.1 標準操作流程

• 開機自檢：系統自動進行傳感器、執行器狀態檢測

• 參數設置：根據產品規格設置或調用預設參數

• 設備預熱：空載運行5-10分鐘，使設備達到穩定狀態

• 產品檢測：啟動自動檢測程序

• 數據監控：實時監控檢測數據和設備運行狀態

• 數據導出：定期導出檢測數據進行分析

• 設備停機：按照規范流程停機，做好設備清潔

6.2 維護保養要點

• 每日維護：

• 清潔設備表面和輸送帶

• 檢查氣路系統密封性

• 驗證設備零點狀態

• 檢查輸送帶跑偏情況

• 每周維護：

• 檢查輸送帶磨損情況

• 清潔傳感器區域

• 檢查剔除機構狀態

• 驗證檢測精度

• 每月維護：

• 全面設備清潔保養

• 檢查電氣連接可靠性

• 執行系統精度校準

• 檢查各部件緊固情況

• 年度維護：

• 設備全面檢修

• 更換易損部件

• 系統性能優化

• 安全裝置檢查

七、選配功能說明

7.1 標準選配功能

• 三色報警燈：設備運行狀態指示

• RS485通訊接口：支持與上位機系統通訊

• 數據導出功能：檢測數據記錄和導出

• 遠程監控接口：支持設備遠程監控

7.2 特殊選配功能

• 定制輸送帶：特殊材質或規格要求

• 專用清潔系統：自動清潔功能

• 防護升級配置：特殊防護等級要求

• 數據管理系統：專業數據分析軟件

八、技術優勢分析

8.1 性能優勢

• 檢測精度高：0.1g分度值，確保檢測準確性

• 運行穩定：連續工作可靠，適應長時間生產需求

• 適應性強：5-500g寬范圍，適用多種產品

• 操作簡便：觸摸屏控制，界面友好

8.2 質量優勢

• 結構穩固：不銹鋼機身，耐用性強

• 精工制造：關鍵部件采用優質元器件

• 維護方便：模塊化設計，維護簡單

• 使用壽命長：嚴格的質量控制體系

8.3 服務優勢

• 快速響應：24小時技術支持

• 專業培訓：系統化操作培訓

• 定期維護：預防性維護服務

• 備件保障：充足的備件供應

九、服務與支持

提供售后服務支持，包括專業的設備安裝調試、系統化的操作培訓、定期的維護保養等。設備享受12個月質保期，核心部件提供24個月超長保修。建立完善的客戶服務檔案，提供定期設備巡檢服務。配備24小時技術支持熱線，確保及時解決客戶問題。同時提供以下服務內容：

• 現場安裝指導服務

• 操作人員技術培訓

• 定期設備維護保養

• 快速故障響應機制

• 備品備件供應保障

• 設備升級改造服務

結語

SG-150在線檢重系統憑借其穩定的性能和可靠的質量，為各行業提供了專業的重量檢測解決方案。設備在實際使用中展現出良好的適應性和穩定性，能夠滿足現代化生產線對重量檢測的各種需求。我們將持續改進產品性能，優化服務質量，為客戶提供更優質的技術支持，助力企業提升產品質量管控水平，實現可持續發展。
